山海T2电动踏板安装说明书

---安装说明书---

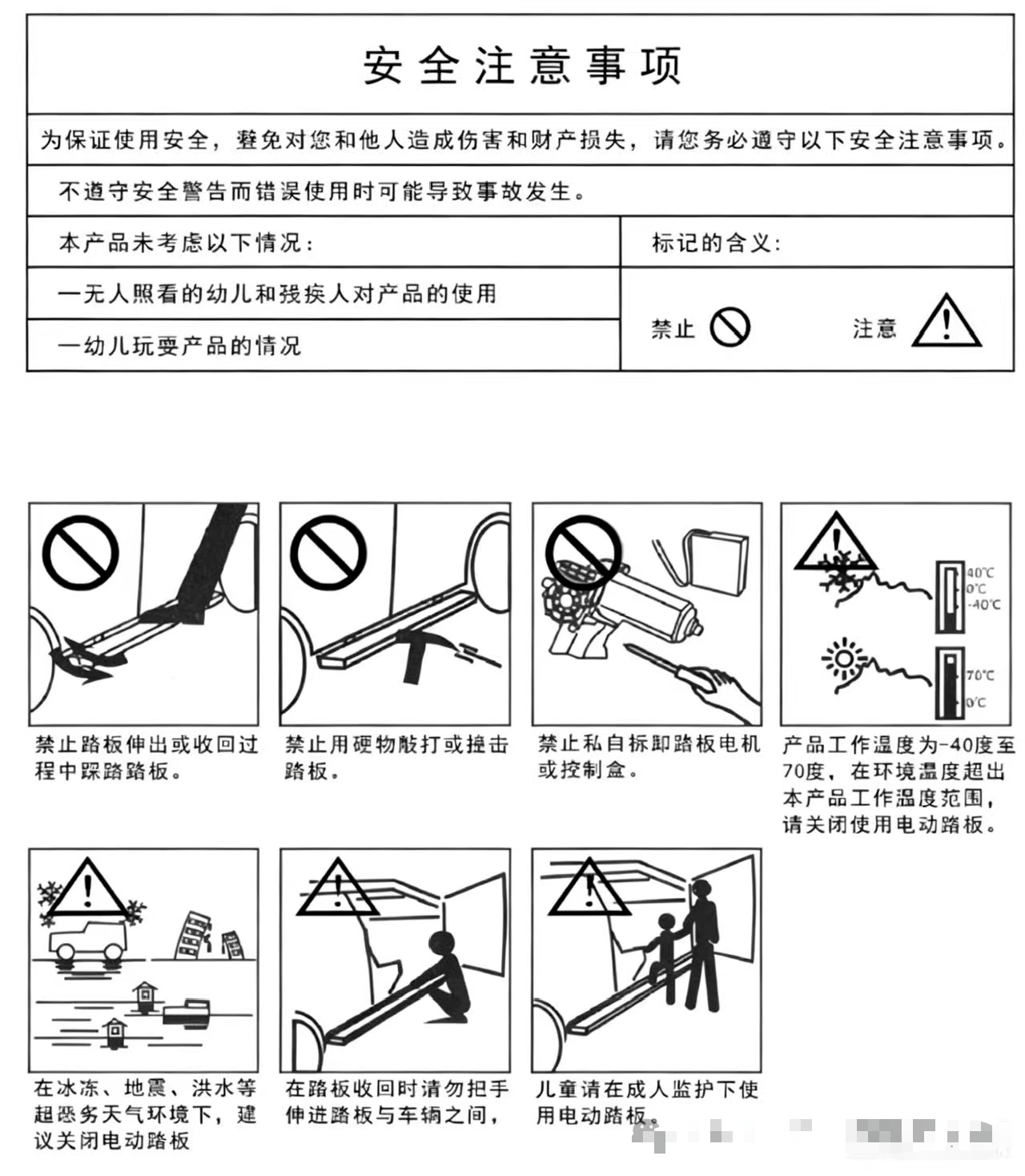

一．注意事项

1、为方便您安装，请在安装前认真阅读该商品使用说明书；安装时需注意保护好您爱车的表面，避免刮花。

2、请定期检查踏板和车连接的所有配件是否松动，以确保使用安全 

3、本说明书中的所有图片仅供参考，图片与实物有可能不同，但安装方法是一样的。

4.安装时候必须全车下电安装（正负极和信号线转接头安装完成后要马上恢复上电，防止车辆没电启动不了）

．功能及特点 

1、设计精巧别致，与车身完美贴合，质量优越。 

2、安装方便，不用在车底打孔，只需借用车底原有的孔位即可安装。

3、自动伸缩，方便上下，不影响车身通过性。

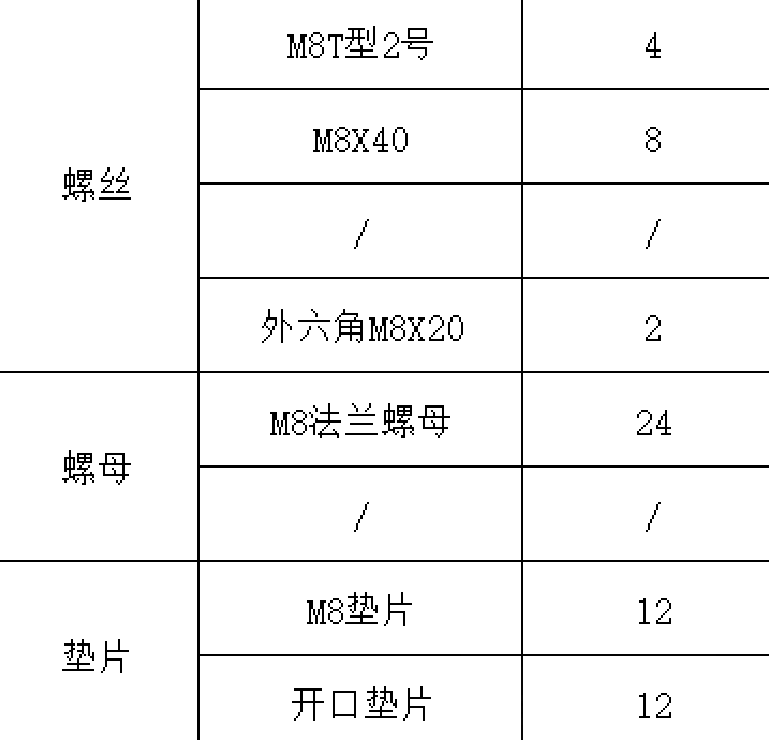

二、配件

三、支架图解 支架安装时，前后螺丝不要直接拧死，需要将脚踏板装上后，进行开关测试没有问题后，在将螺丝全部拧紧

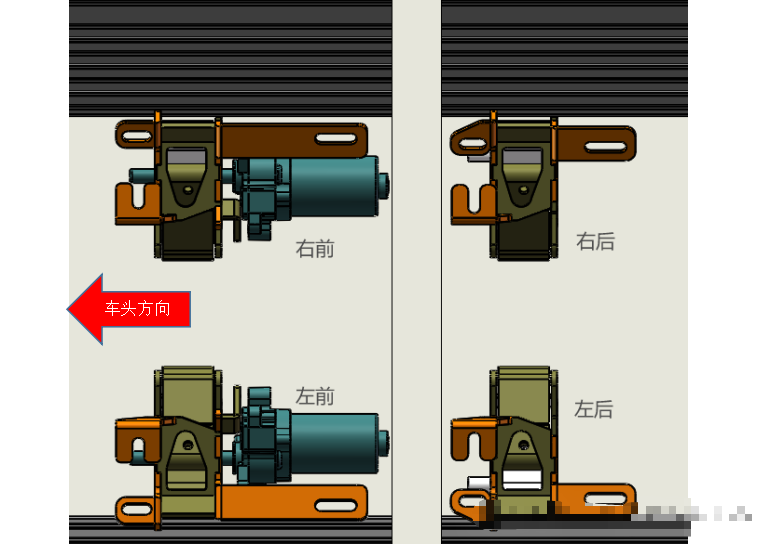

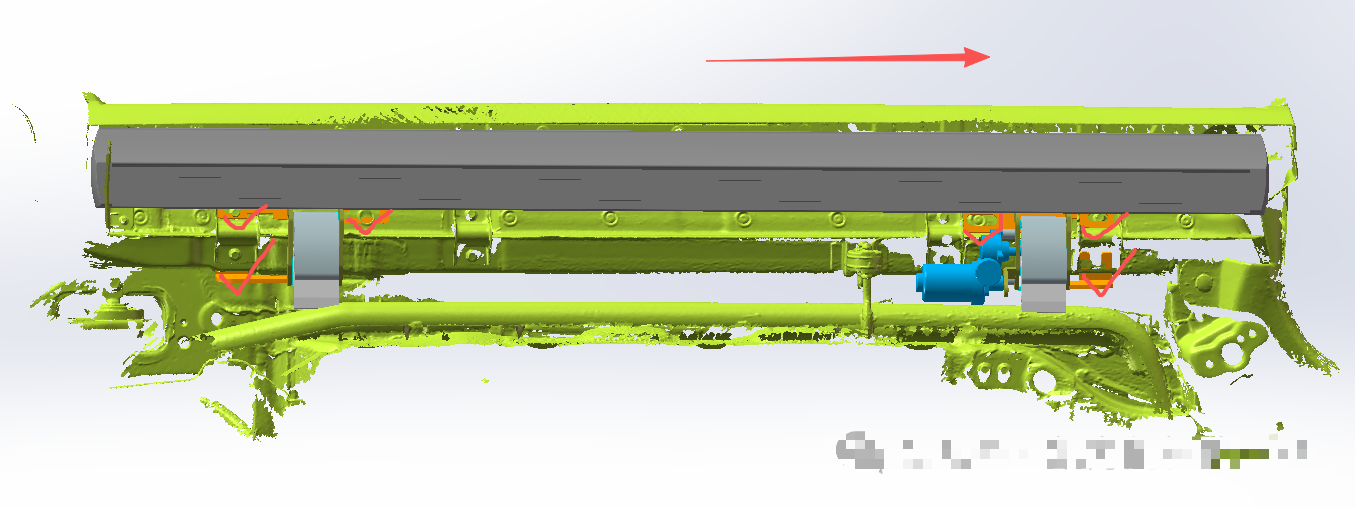

支架位置安装示意图：

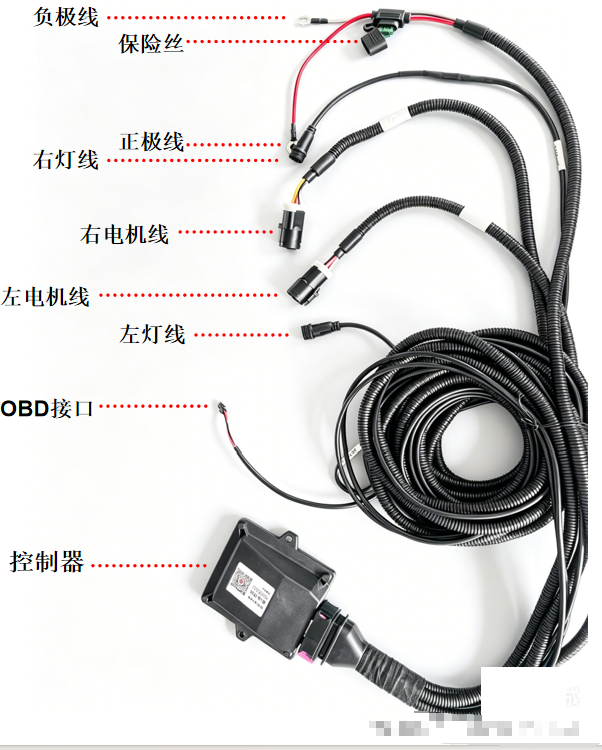

四、线速图解 线速安装前请将保险取下线速，安装完成后再将保险插上调试

五、走线图解

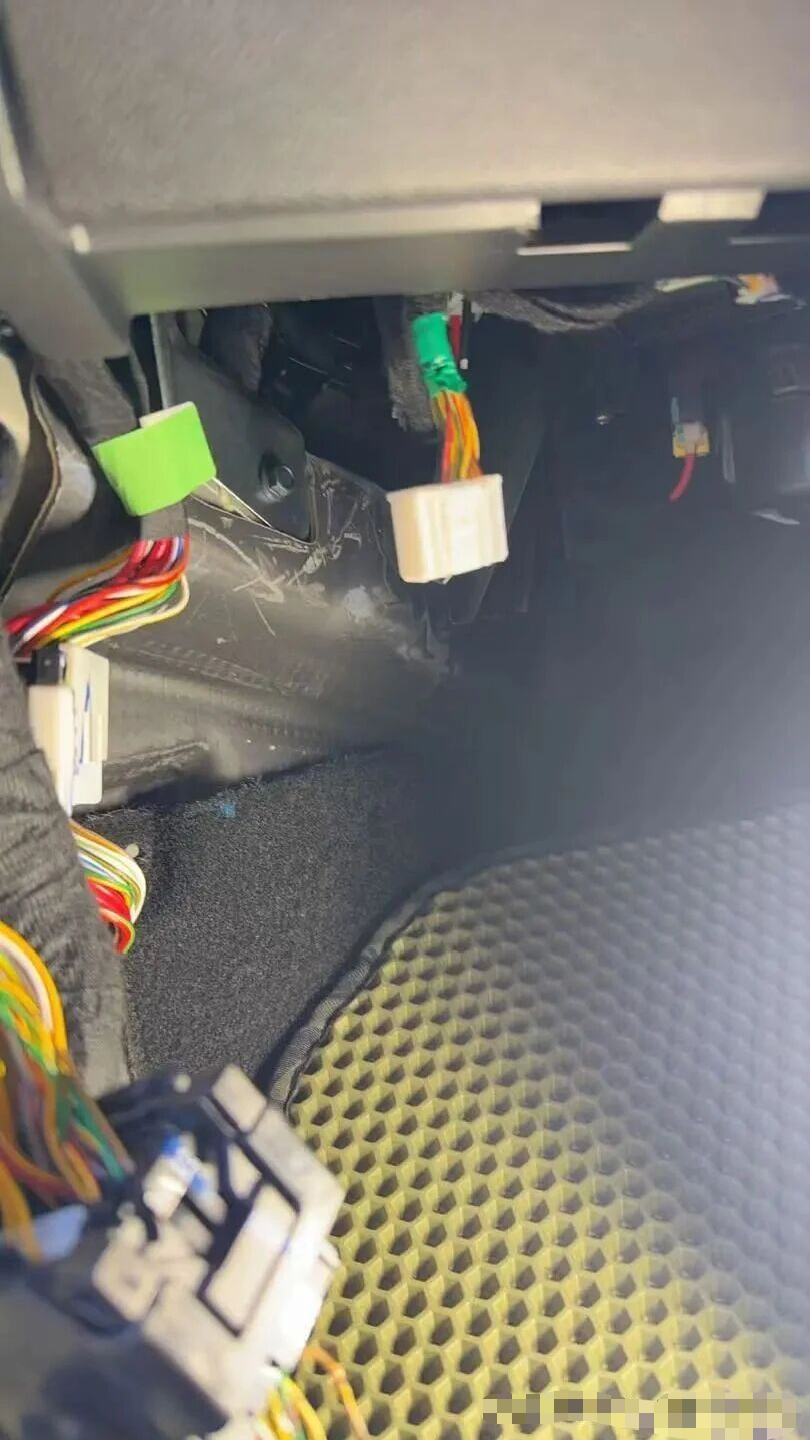

  机舱保险丝盒接电，电机线和信号线从两侧轮眉拉下去，信号线从主驾驶地毯预留洞拉上来。

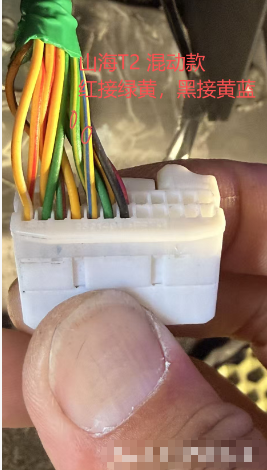

信号线安装示意图：

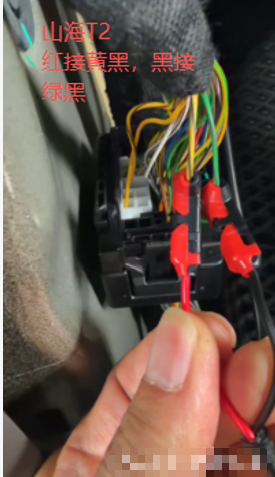

接线1：主驾驶门槛条红色接黄黑，黑色接绿黑
