25款长城魏牌高山8电动踏板

---安装说明书---

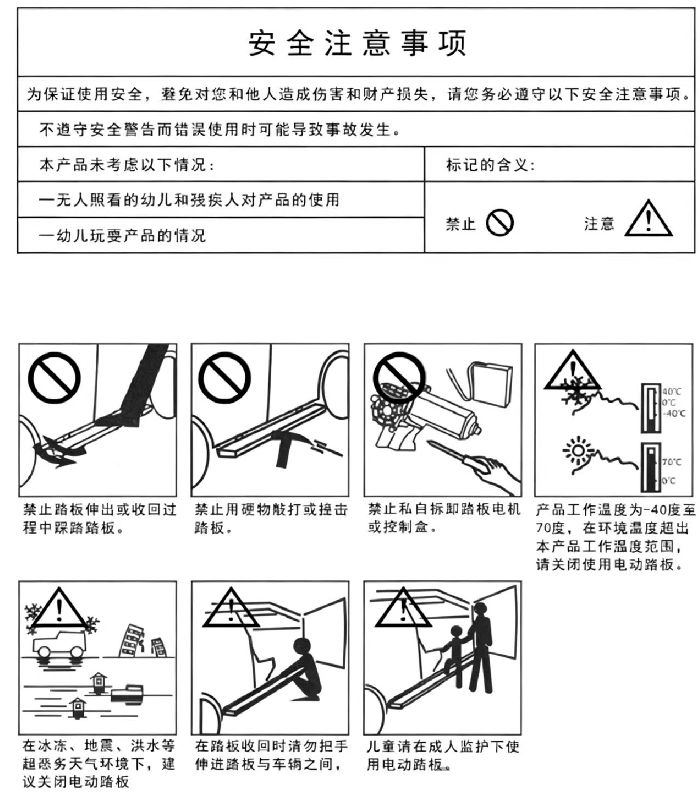

一．注意事项

1、为方便您安装，请在安装前认真阅读该商品使用说明书；安装时需注意保护好您爱车的表面，避免刮花。

2、请定期检查踏板和车连接的所有配件是否松动，以确保使用安全 

3、本说明书中的所有图片仅供参考，图片与实物有可能不同，但安装方法是一样的。

4.安装时候必须全车下电安装（正负极和信号线转接头安装完成后要马上恢复上电，防止车辆没电启动不了）

．功能及特点 

1、设计精巧别致，与车身完美贴合，质量优越。 

2、安装方便，不用在车底打孔，只需借用车底原有的孔位即可安装。

3、自动伸缩，方便上下，不影响车身通过性。

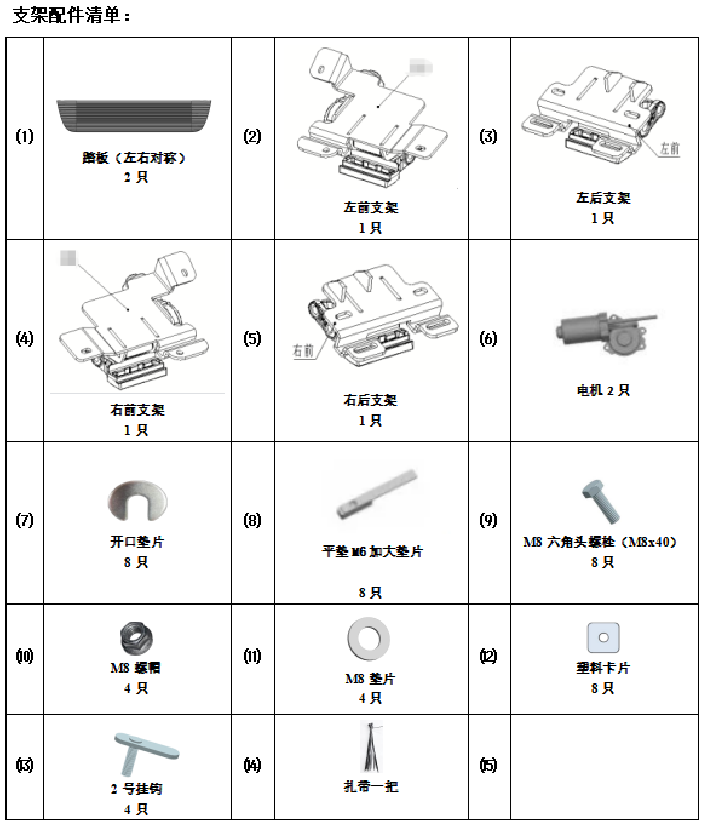

二、配件

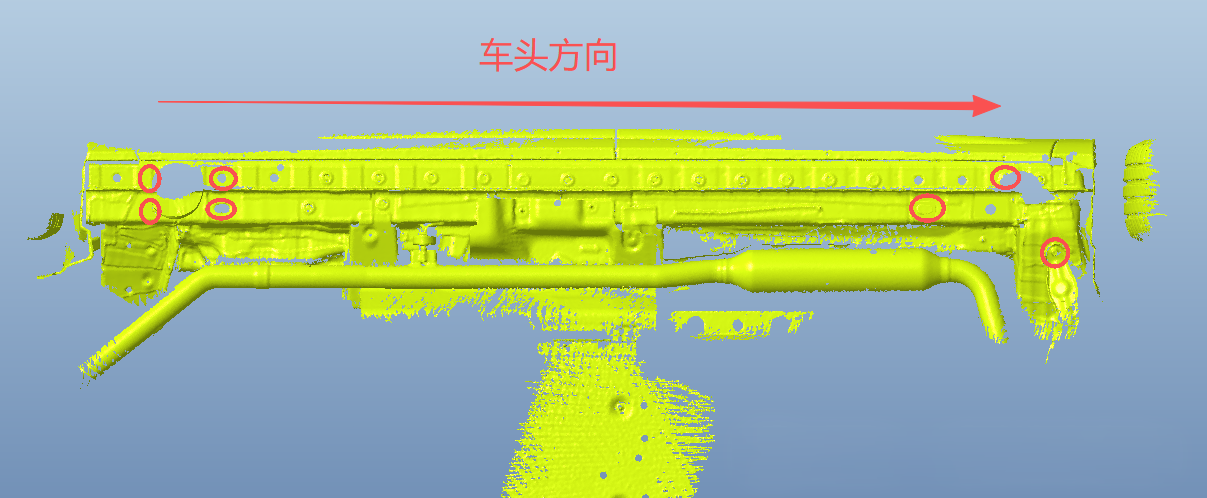

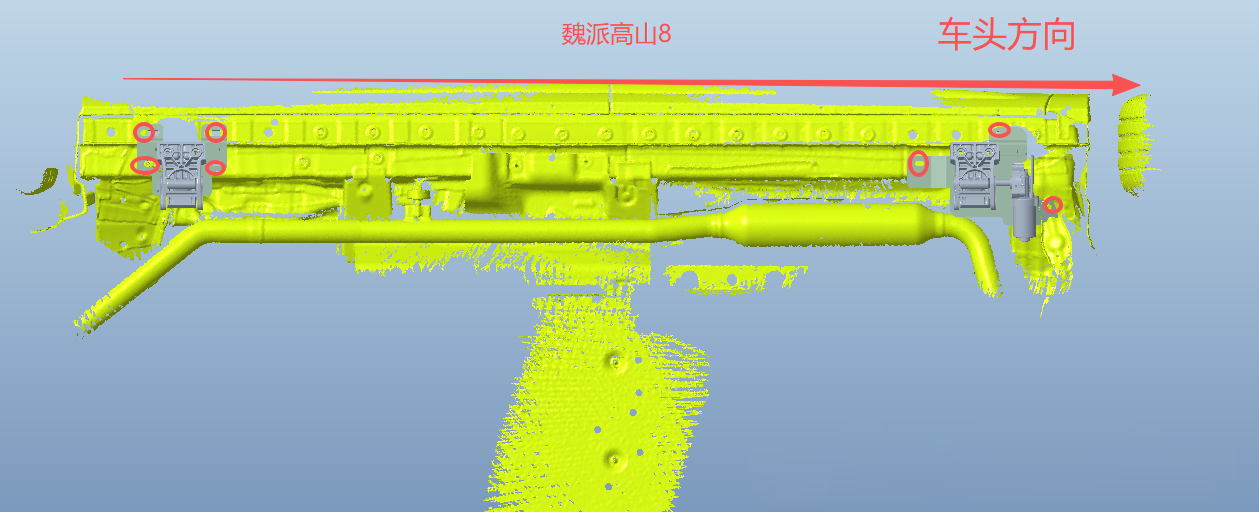

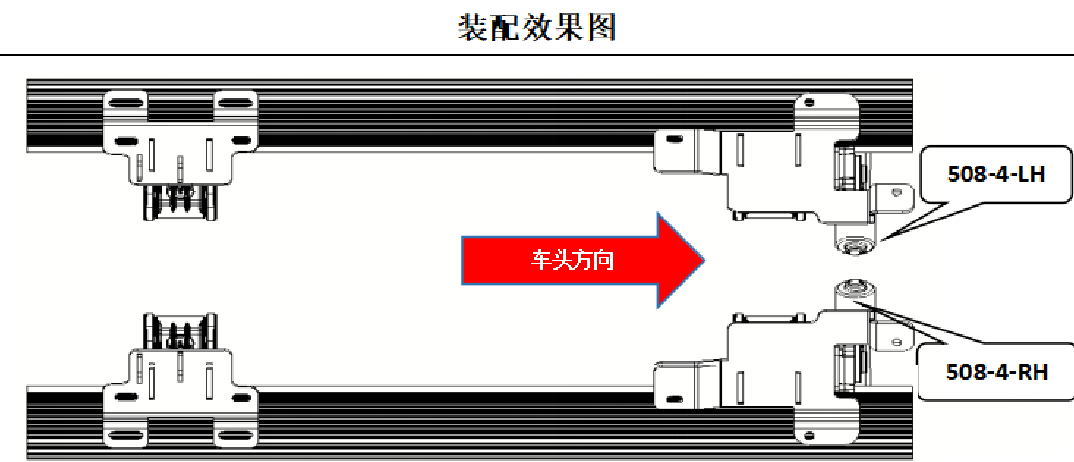

三、支架图解 支架安装时，前后螺丝不要直接拧死，需要将脚踏板装上后，进行开关测试没有问题后，在将螺丝全部拧紧

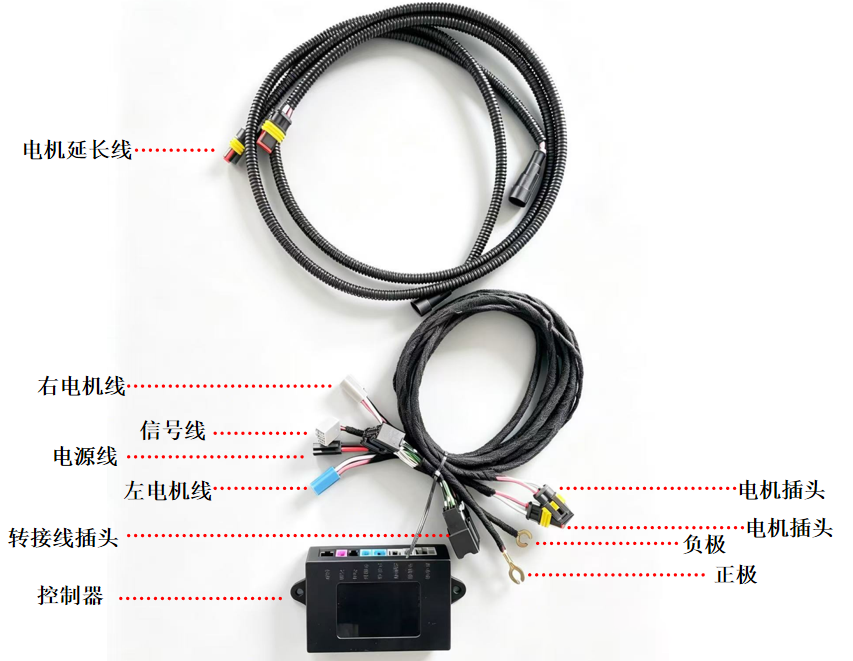

四、线速示意图解 线速安装前请将保险取下线速，安装完成后再将保险插上调试

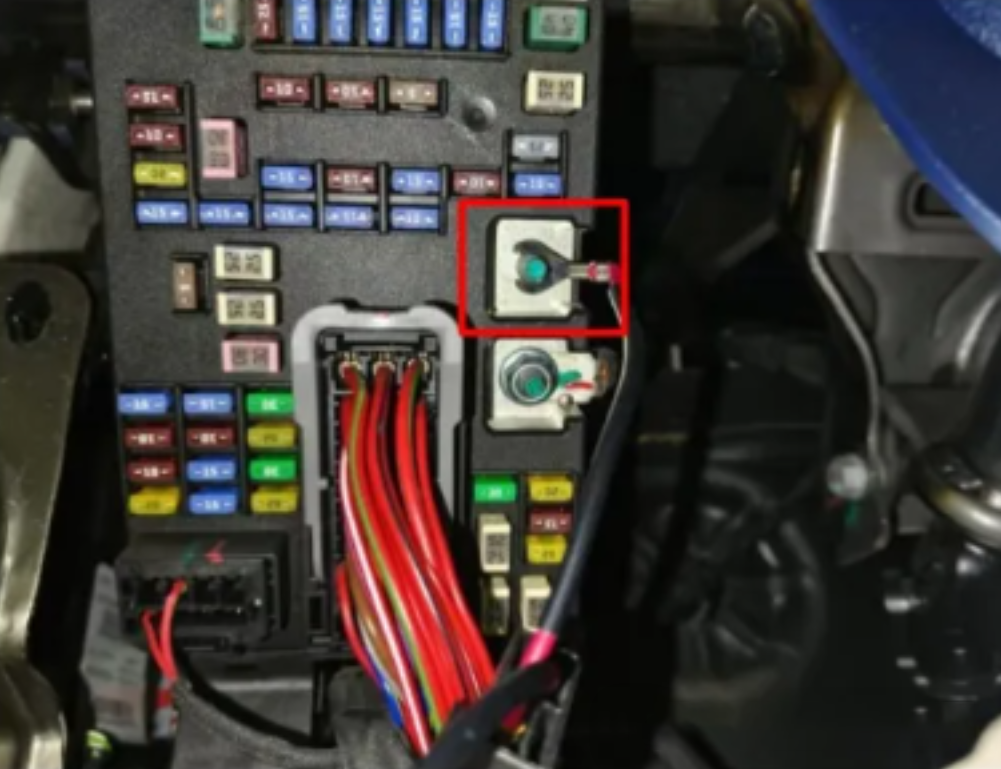

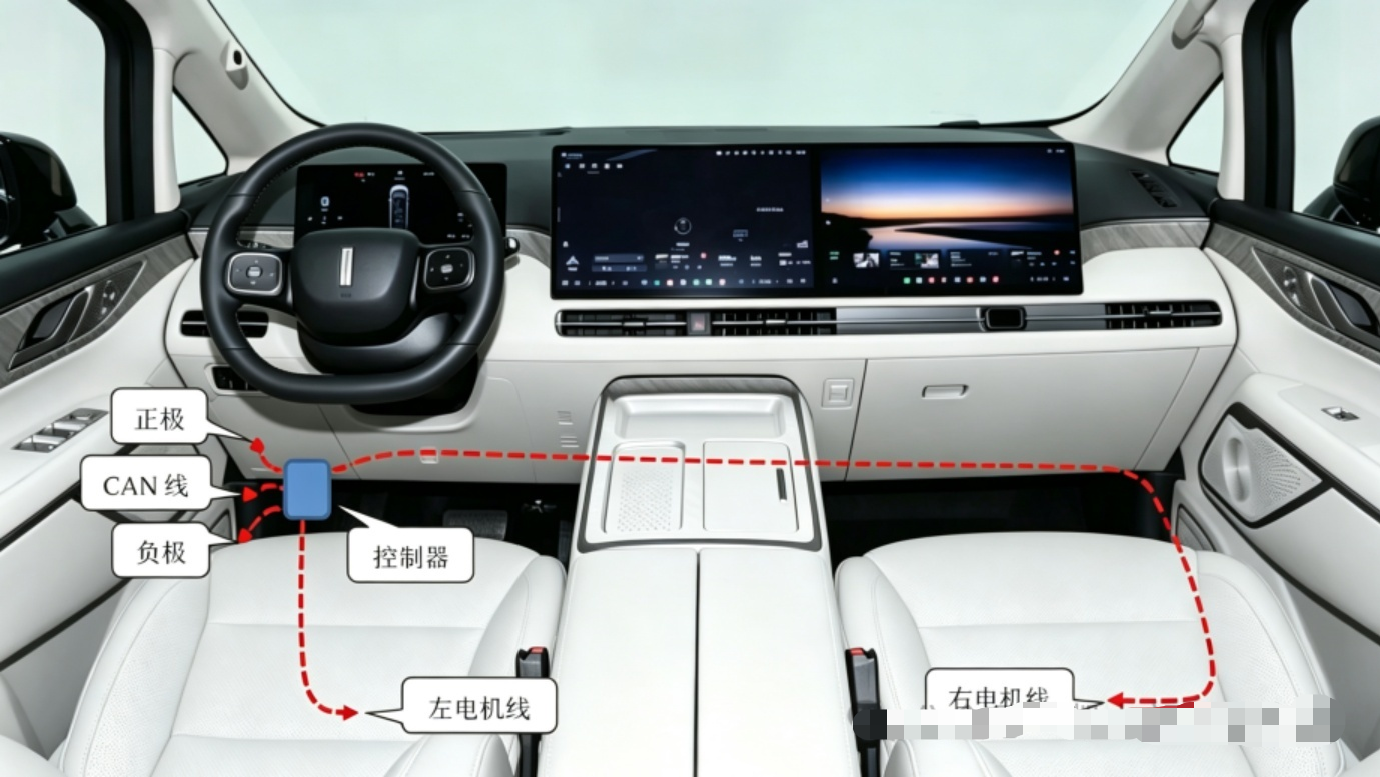

五、走线图解 注意！！！安装时候必须全车下电安装（正负极和信号线转接头安装完成后要马上恢复上电，防止车辆没电启动不了）

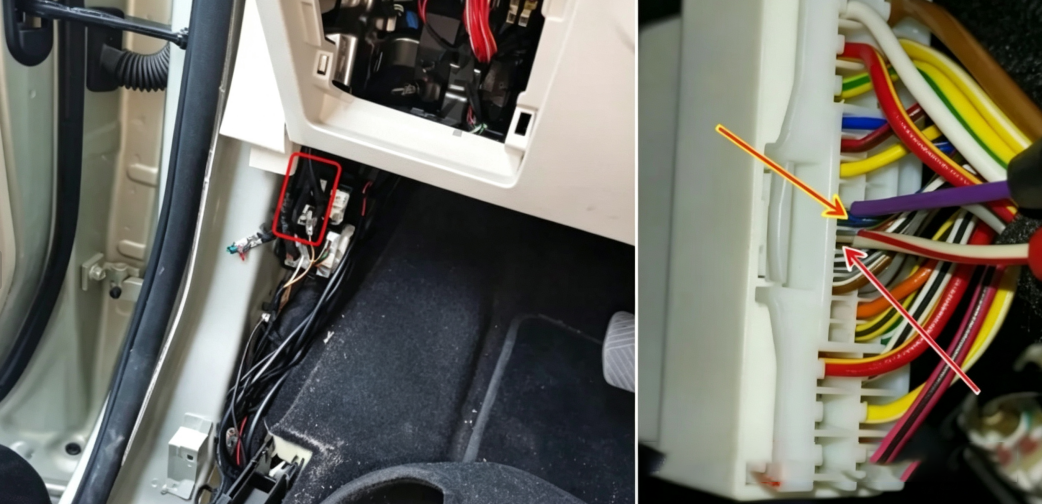

信号线接线示意图：主驾驶三角板里侧白色插头（我司蓝色接绿红，白色接蓝黑）

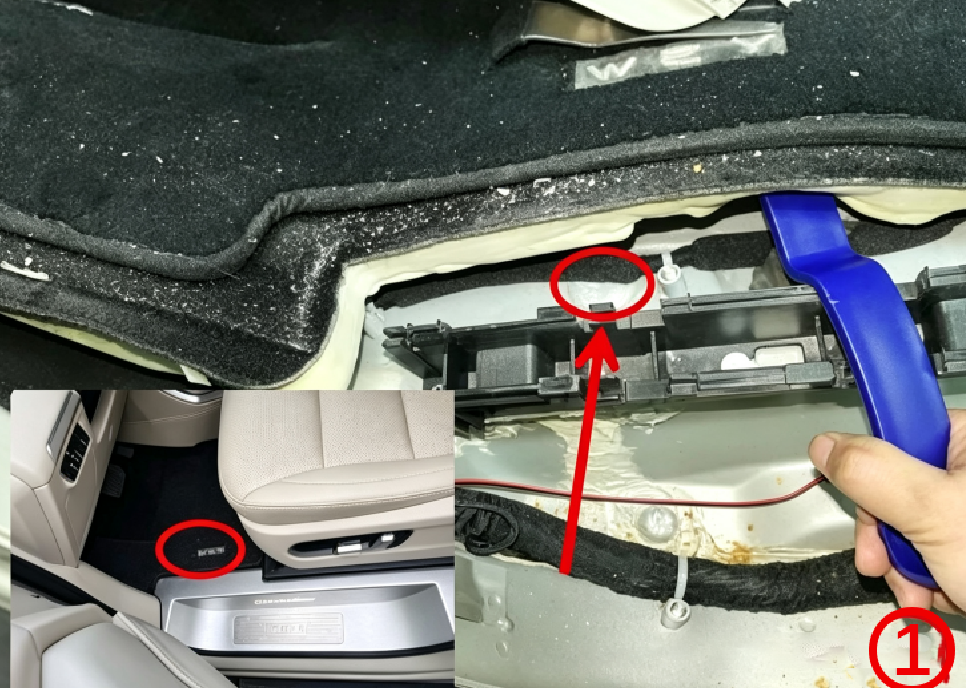

电机线穿线示意图：图中为左侧穿线图，右电机线需走线到右侧地毯下面找到图中预留洞穿下去。（胶套中间开个小孔穿下去，穿好后需打玻璃胶、防水胶密封）

 六、小程序使用说明
