长安（二代）CS55PLUS电动踏板

---安装说明书---

一．注意事项

1、为方便您安装，请在安装前认真阅读该商品使用说明书；安装时需注意保护好您爱车的表面，避免刮花。

2、请定期检查踏板和车连接的所有配件是否松动，以确保使用安全 

3、本说明书中的所有图片仅供参考，图片与实物有可能不同，但安装方法是一样的。

．功能及特点 

1、设计精巧别致，与车身完美贴合，质量优越。 

2、安装方便，不用在车底打孔，只需借用车底原有的孔位即可安装。

3、自动伸缩，方便上下，不影响车身通过性。

二、螺丝配件

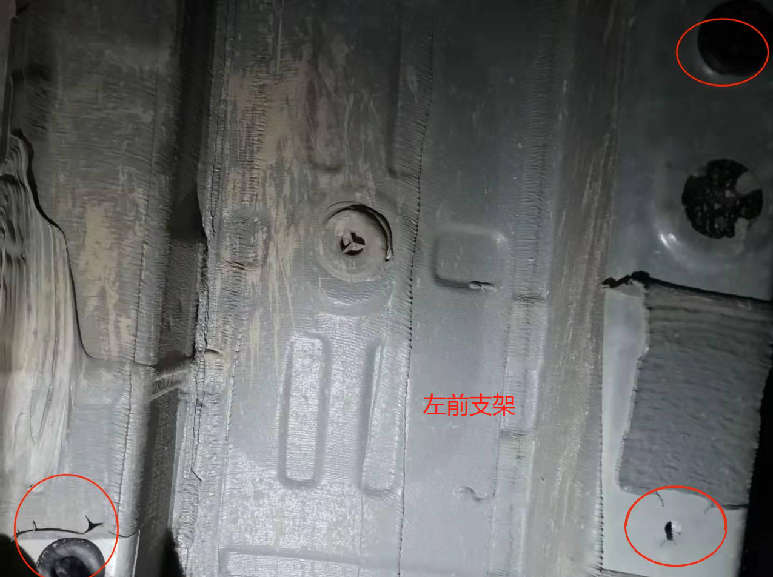

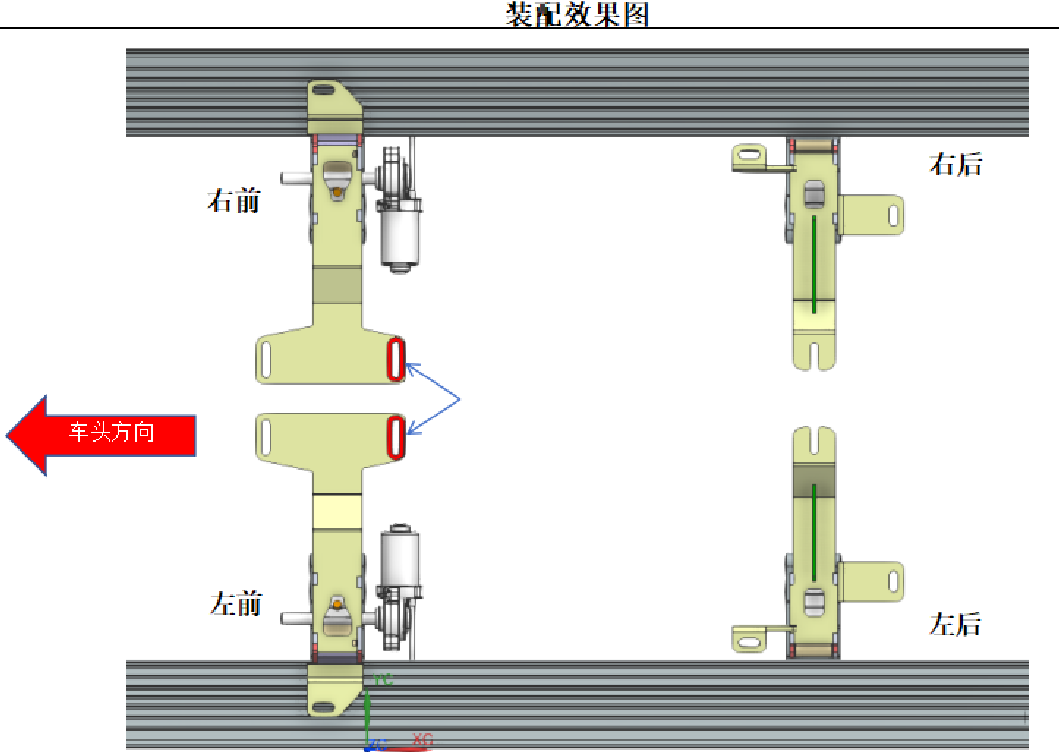

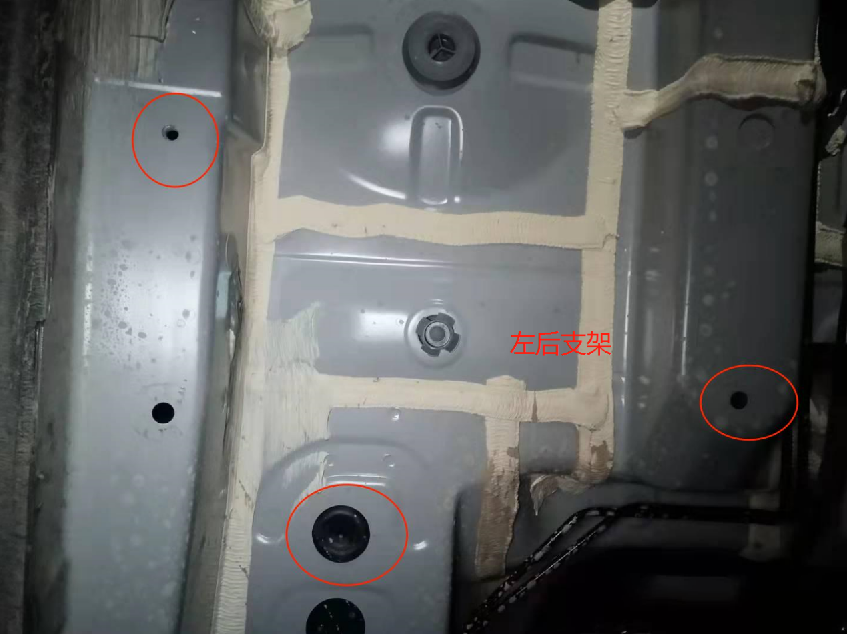

三、支架图解 支架安装时，前后螺丝不要直接拧死，需要将脚踏板装上后，进行开关测试没有问题后，在将螺丝全部拧紧

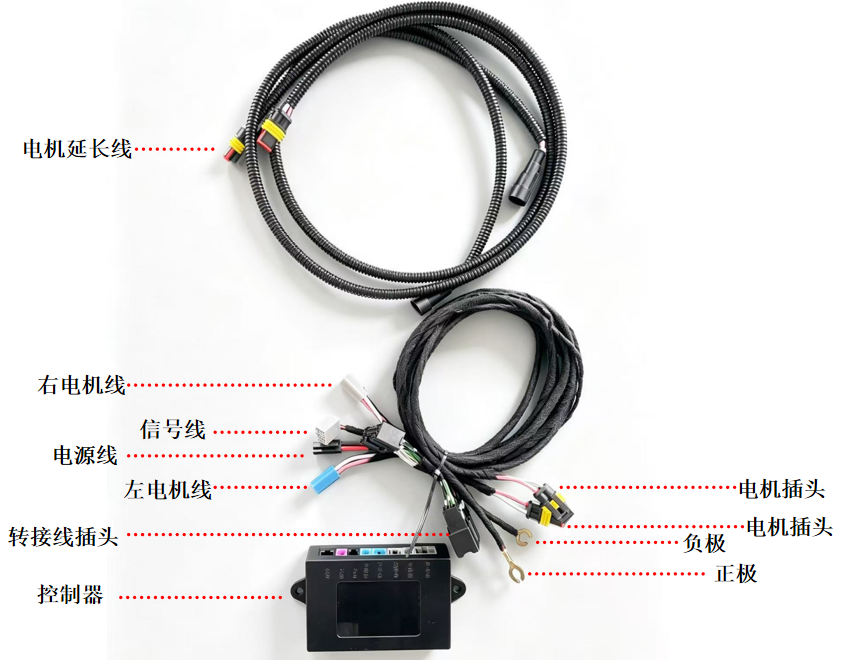

四、线速图解.

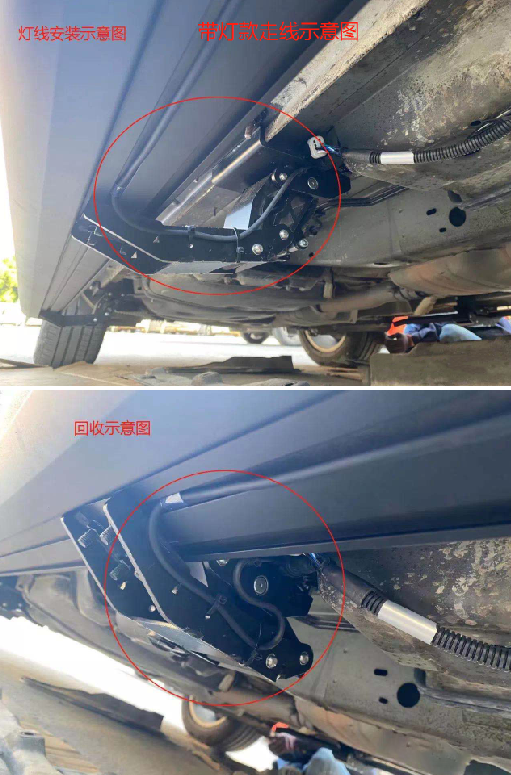

五、灯线走线图解

六、接线图解

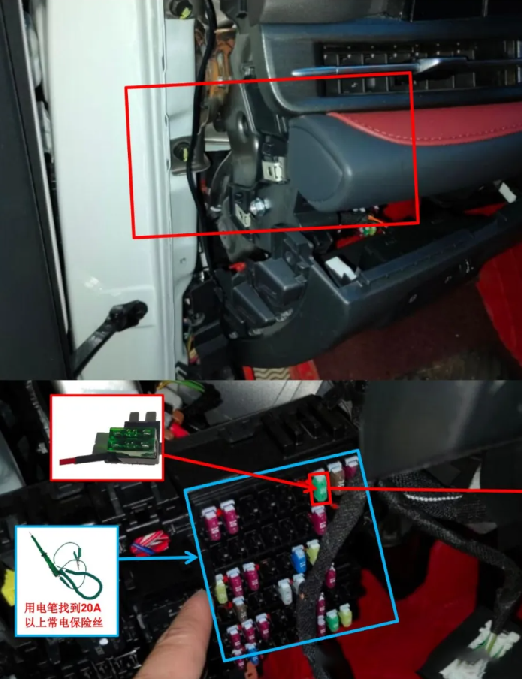

1.主驾驶保险丝盒取电。

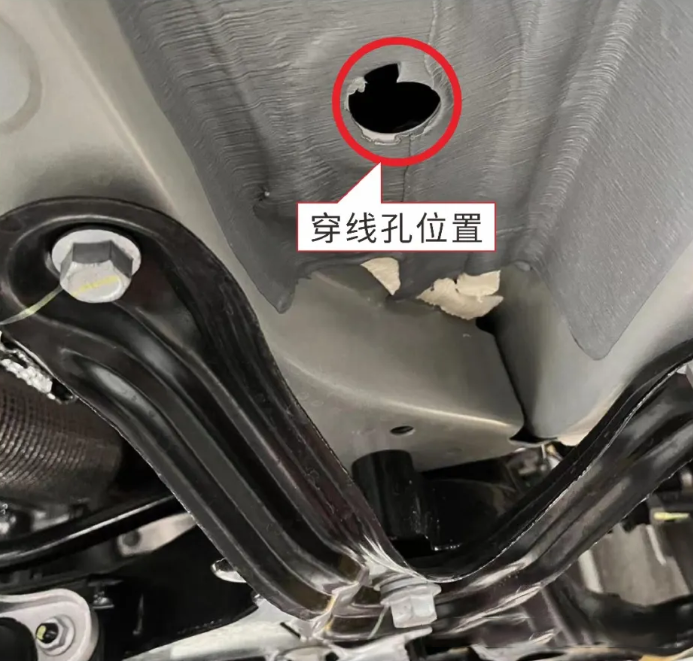

2.电机线穿线孔（俩侧地毯下面都有预留洞），右电机线从中控穿到副驾驶地毯下面预留洞

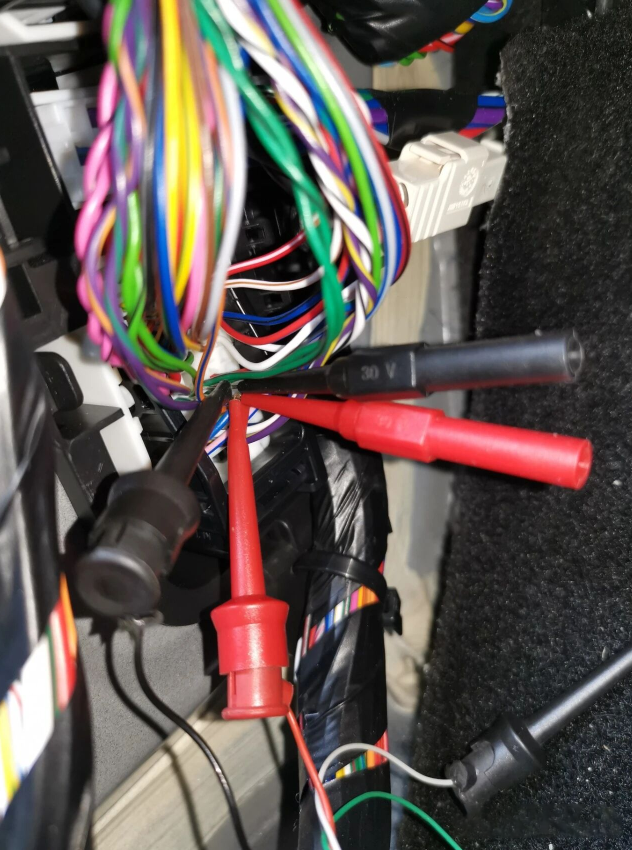

3.信号线位置在主驾驶 三角板里面， CAN+红色线接绿色线  CAN+黑色线接绿黑色线

七、小程序操作说明
