大众途昂电动踏板

---安装说明书---

一．注意事项

1、为方便您安装，请在安装前认真阅读该商品使用说明书；安装时需注意保护好您爱车的表面，避免刮花。

2、请定期检查踏板和车连接的所有配件是否松动，以确保使用安全 

3、本说明书中的所有图片仅供参考，图片与实物有可能不同，但安装方法是一样的。

．功能及特点 

1、设计精巧别致，与车身完美贴合，质量优越。 

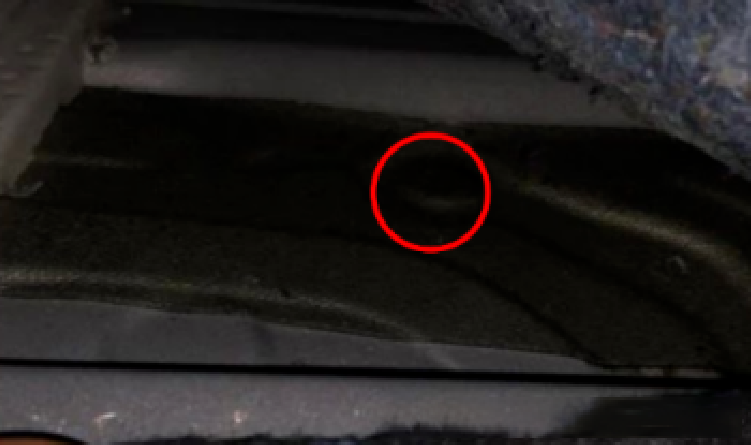

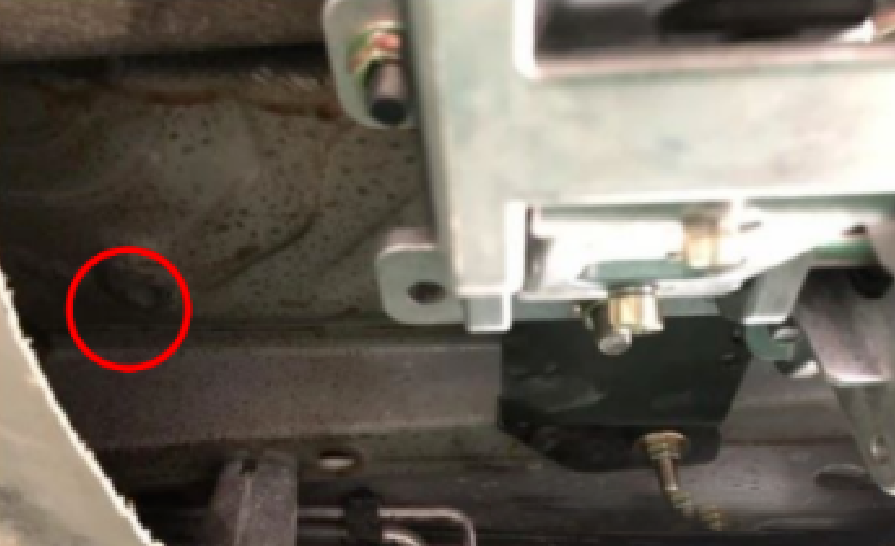

2、安装方便，不用在车底打孔，只需借用车底原有的孔位即可安装。

3、自动伸缩，方便上下，不影响车身通过性。

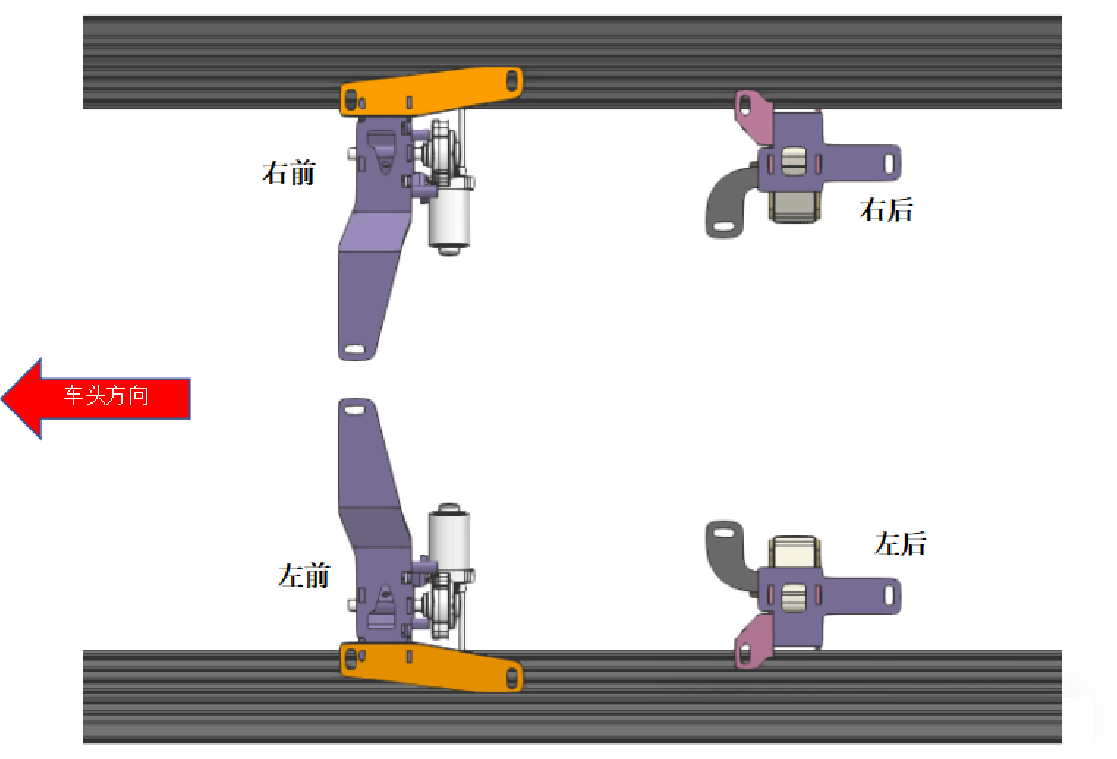

三、螺丝配件

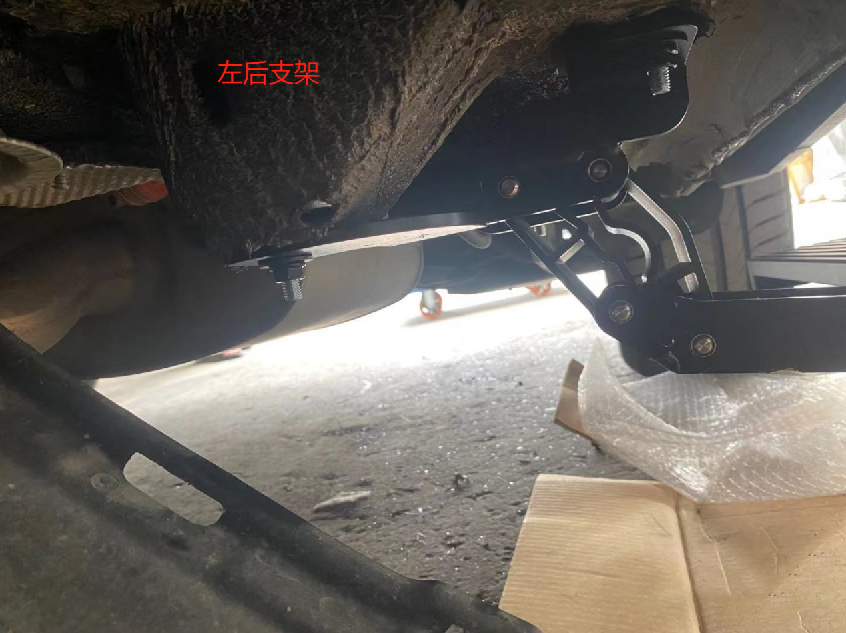

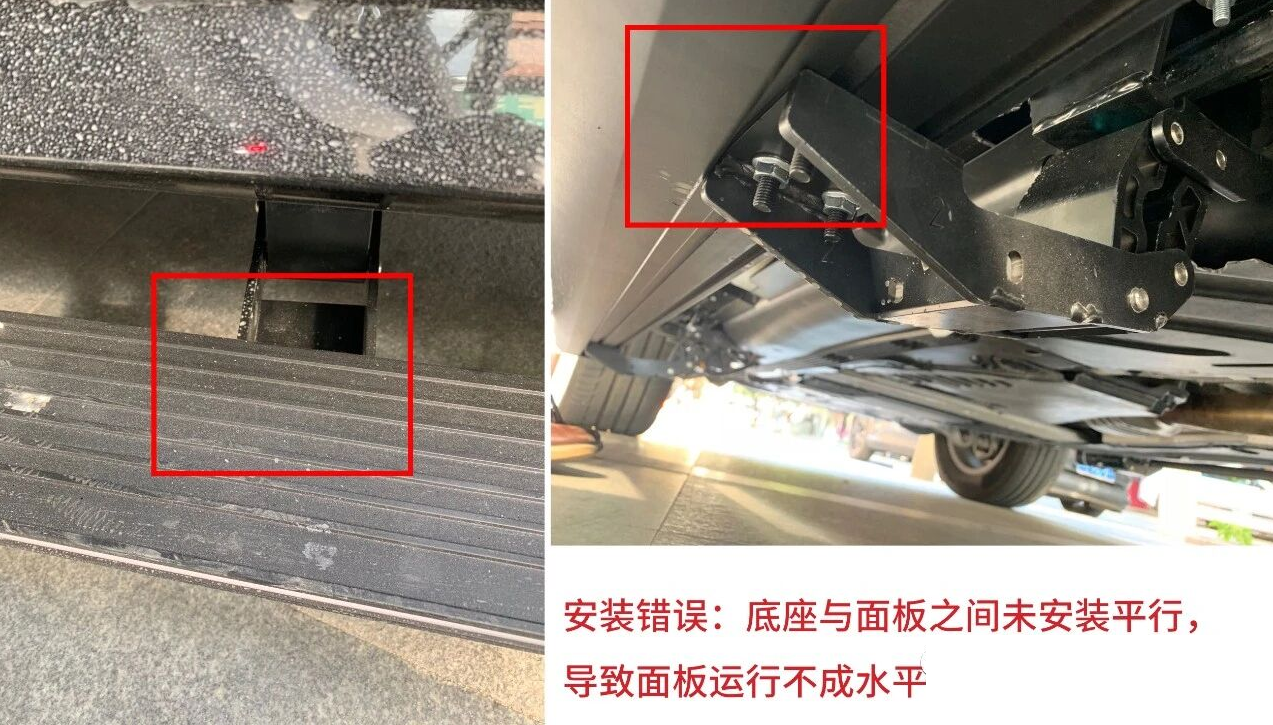

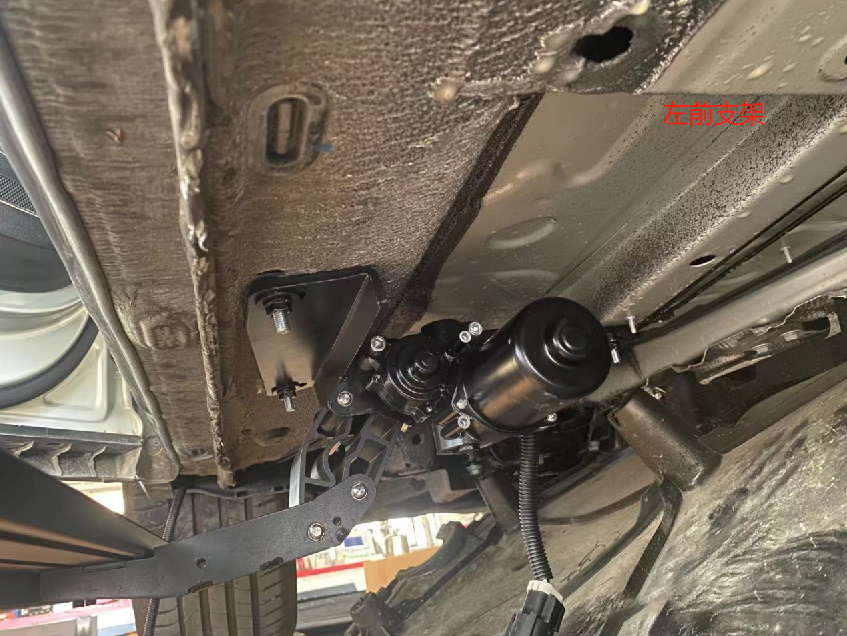

安装支架注意事项  支架与面板结合处，夹角为90度，不然踏板运作不流畅  图1为错误安装 图2为参考图片

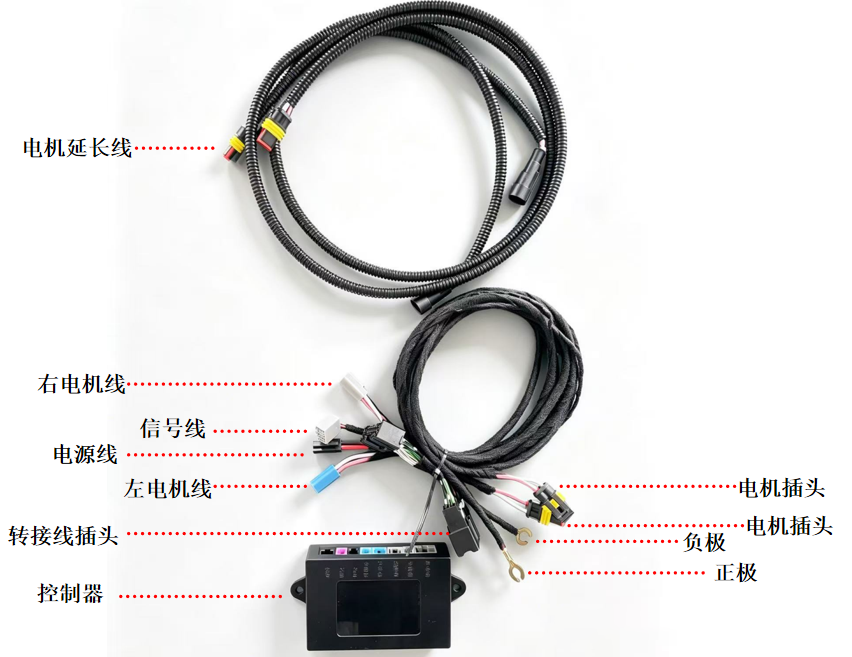

四、线速图解.线速安装前请将保险取下 线速安装完成后再将保险插上调试

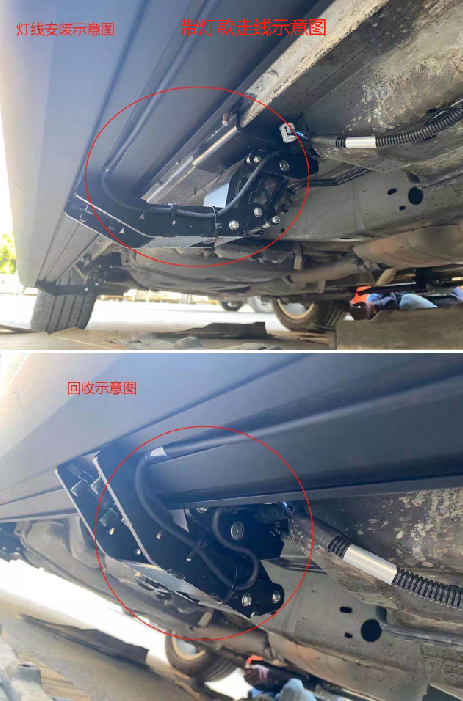

五、灯线走线图解

六、接线图解

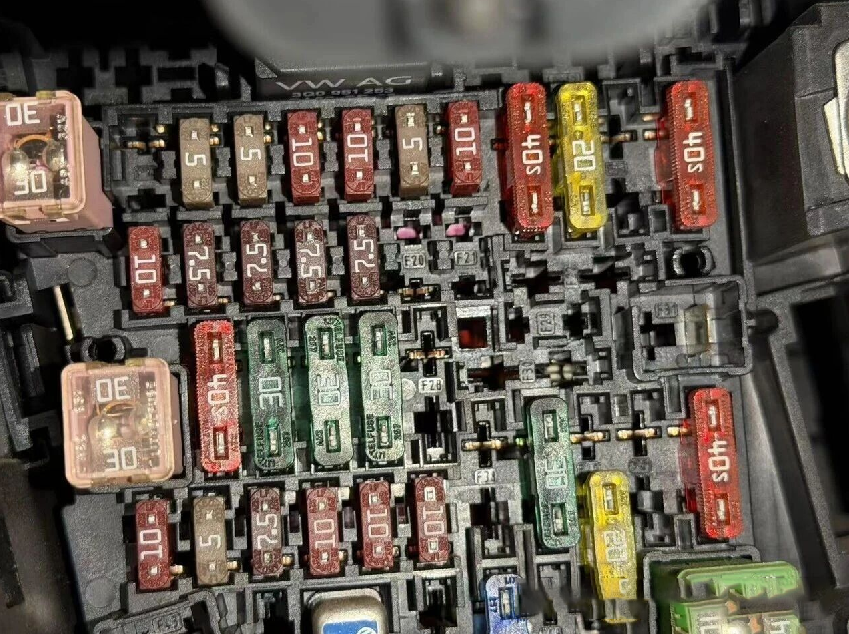

1.主驾驶保险丝盒取电。

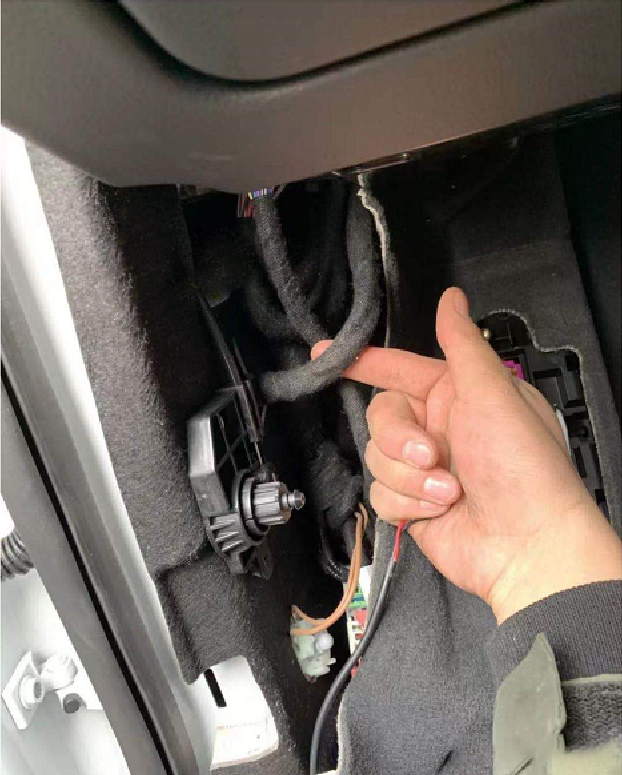

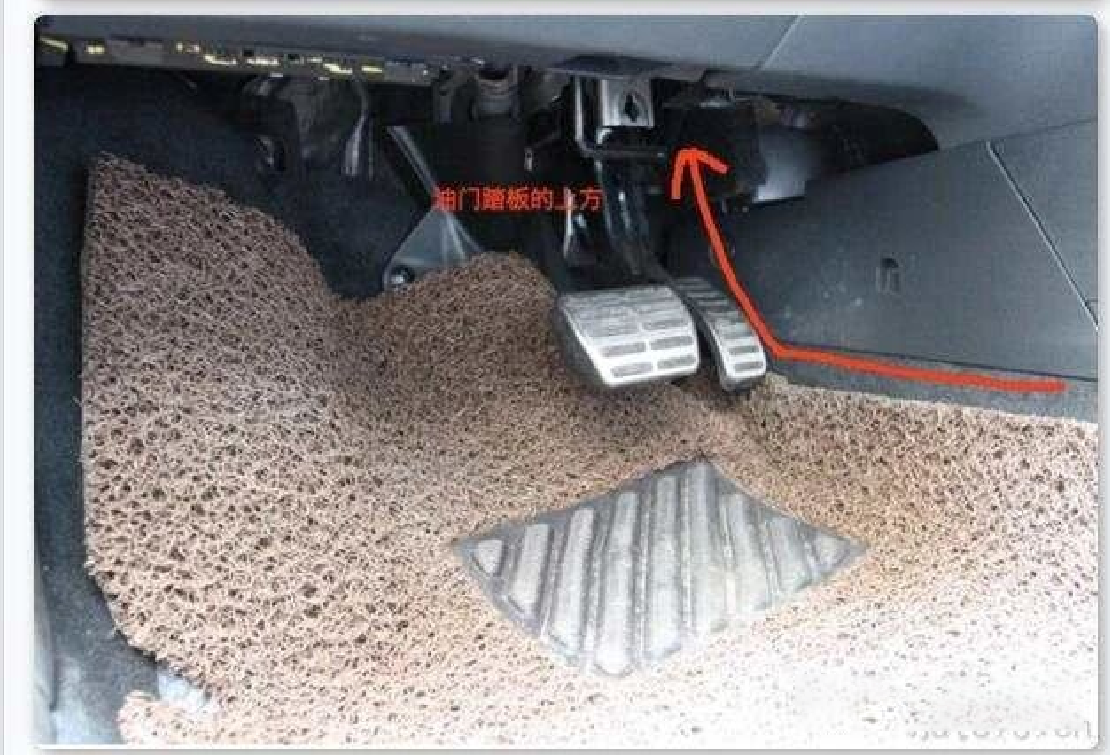

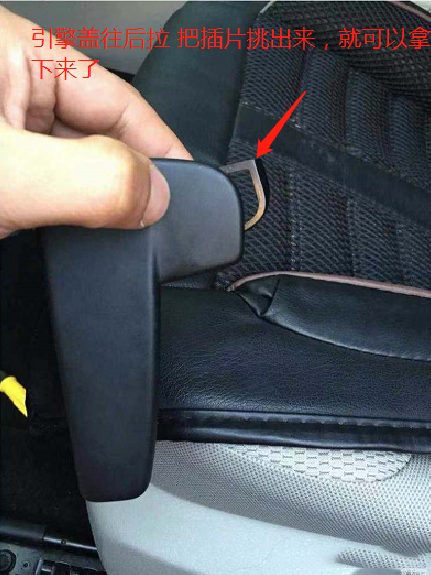

2.电机线穿线孔（俩侧地毯下面都有预留洞），右电机线从中控穿到副驾驶地毯下面预留洞

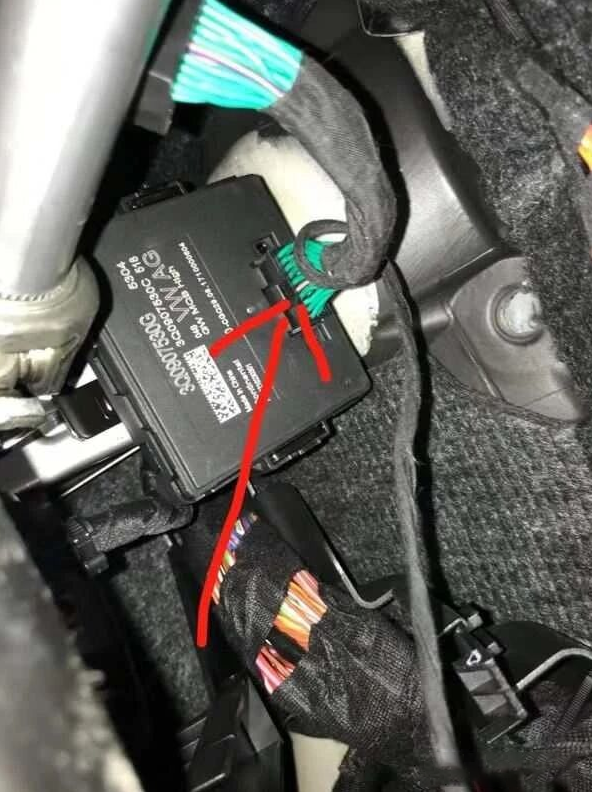

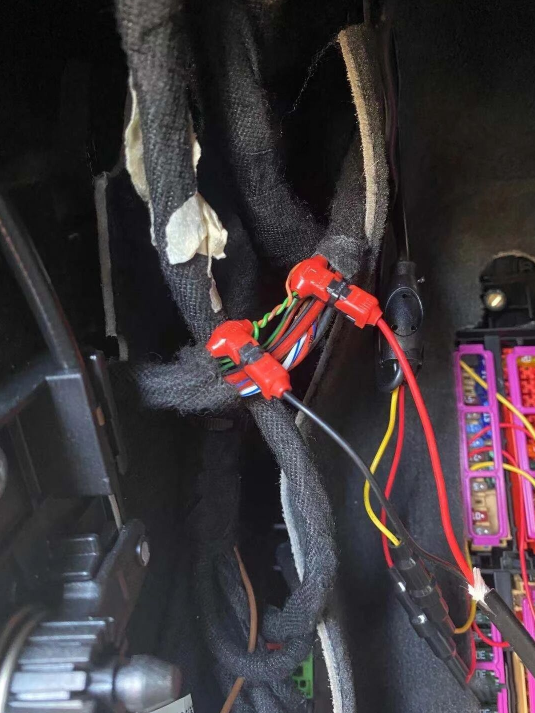

3.信号线有对插头的直接对插原车解码器 25款途昂pro 主驾驶OBD边上CAN+红色接绿色 CAN-黑色接桔黑

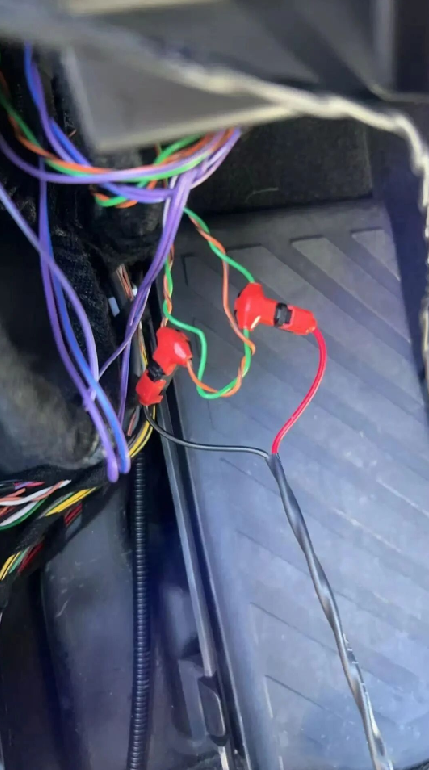

没有对插头或者是插头不匹配的改为接线 CAN+红色接桔绿色线或者绿色线 CAN-黑色接桔棕色线

七、小程序控制器操作说明
