方程豹-豹8电动踏板

---安装说明书---

一．注意事项

1、为方便您安装，请在安装前认真阅读该商品使用说明书；安装时需注意保护好您爱车的表面，避免刮花。

2、请定期检查踏板和车连接的所有配件是否松动，以确保使用安全 

3、本说明书中的所有图片仅供参考，图片与实物有可能不同，但安装方法是一样的。

．功能及特点 

1、设计精巧别致，与车身完美贴合，质量优越。 

2、安装方便，不用在车底打孔，只需借用车底原有的孔位即可安装。

3、自动伸缩，方便上下，不影响车身通过性。

三、螺丝配件

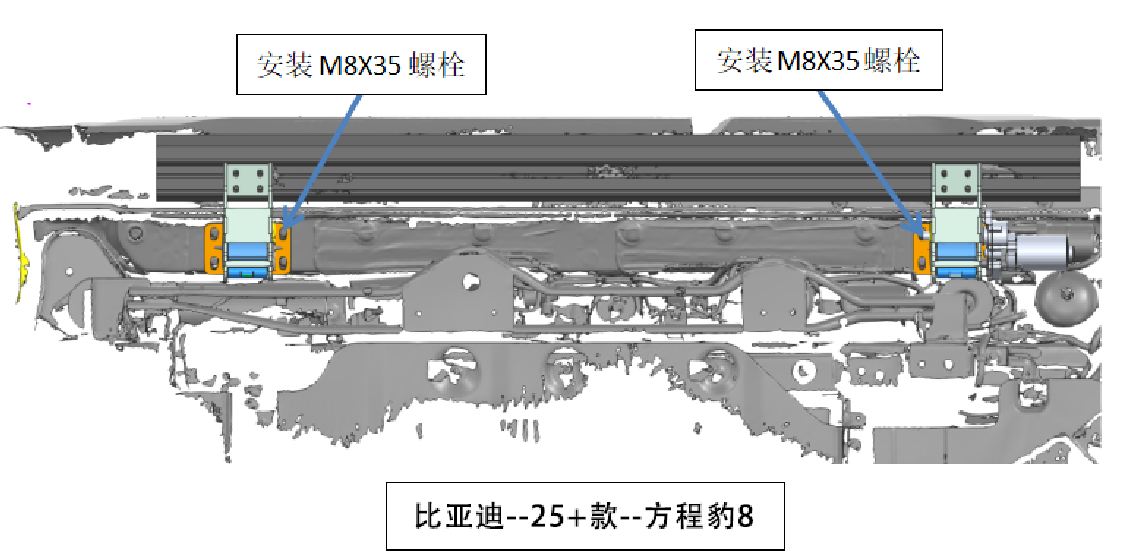

三、支架图解 支架安装时，螺丝不要直接拧死，需要将踏板放上后，进行开关测试没有问题后，再将螺丝全部拧紧.

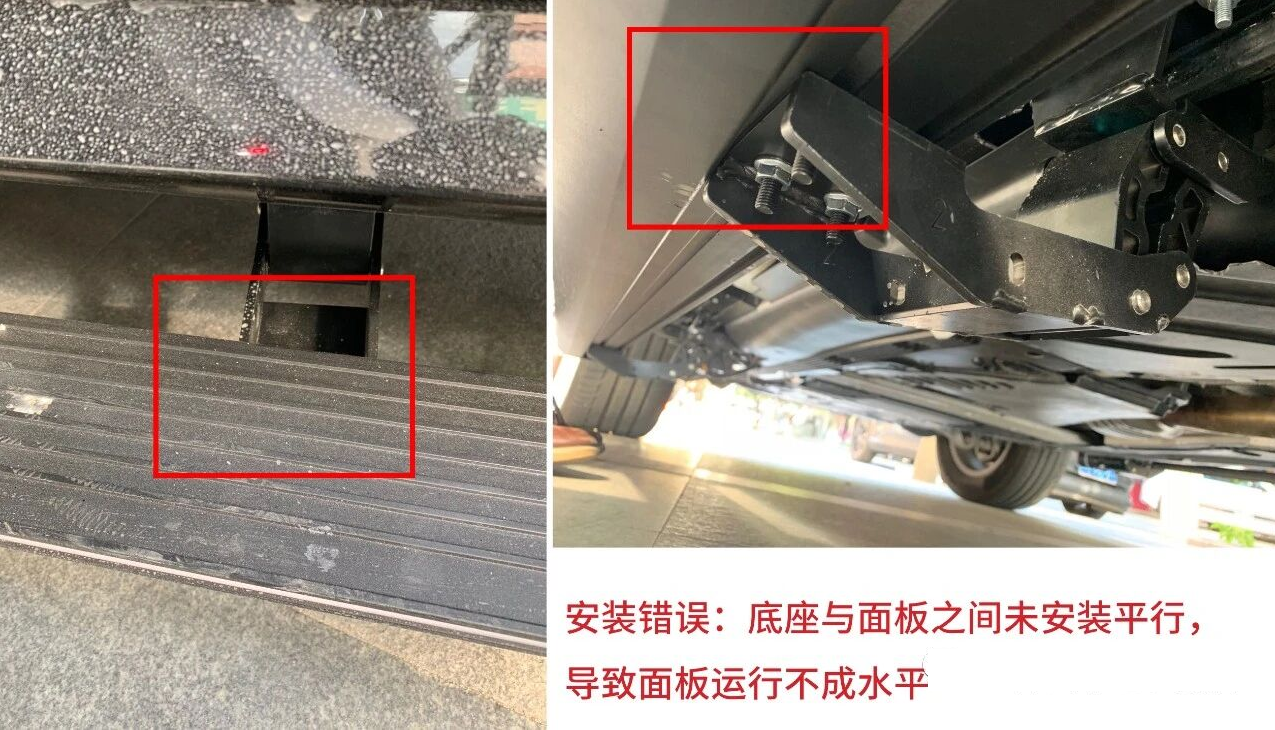

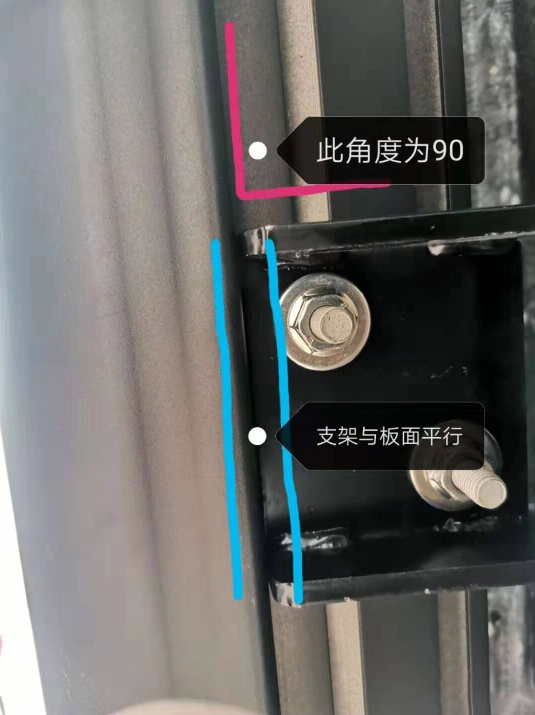

安装支架注意事项  支架与面板结合处，夹角为90度，不然踏板运作不流畅  图1为错误安装 图2为参考图片

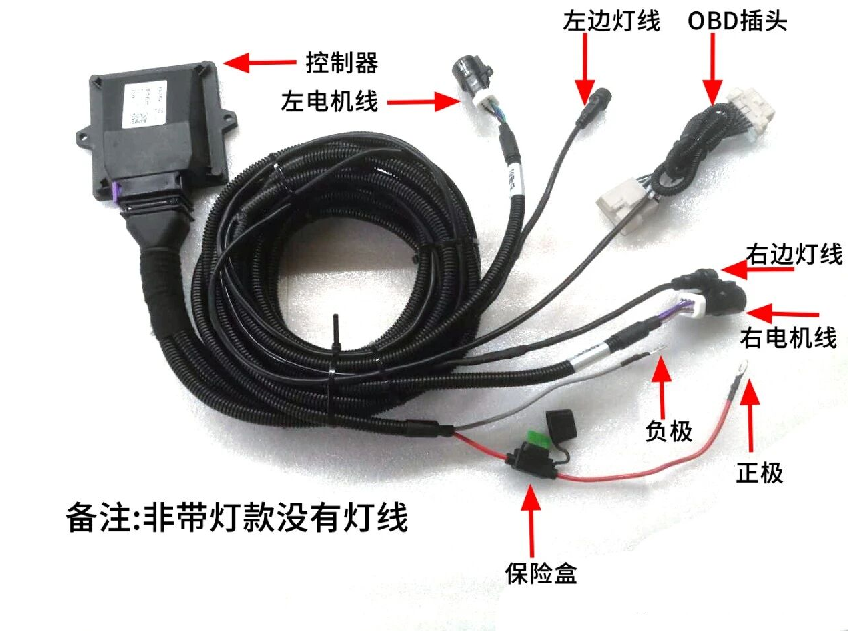

四、线速图解.线速安装前请将保险取下 线速安装完成后再将保险插上调试

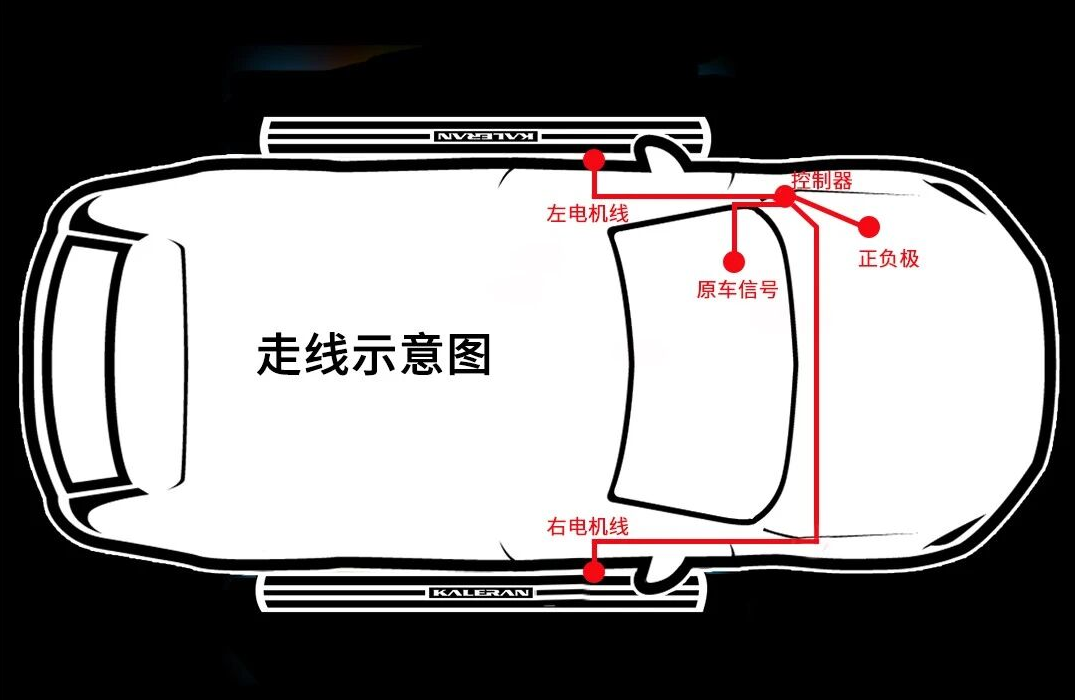

五、走线图解 机舱接电，电机线和信号线从两侧轮眉拉下去，信号线从主驾驶地毯下面有预留洞拉出。发动机舱取电 信号线在主驾驶

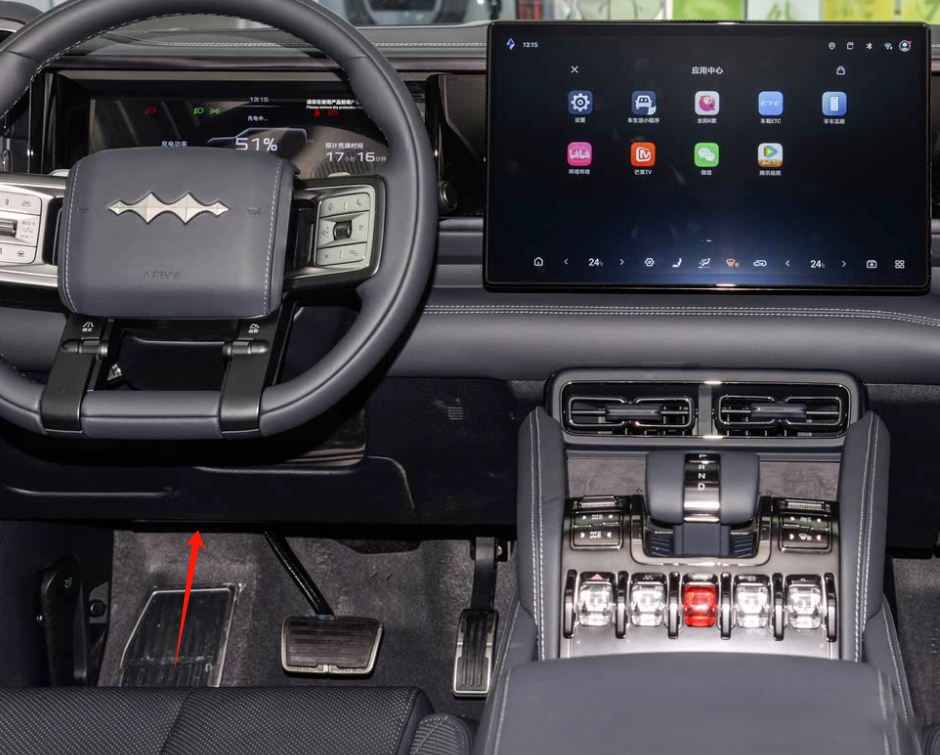

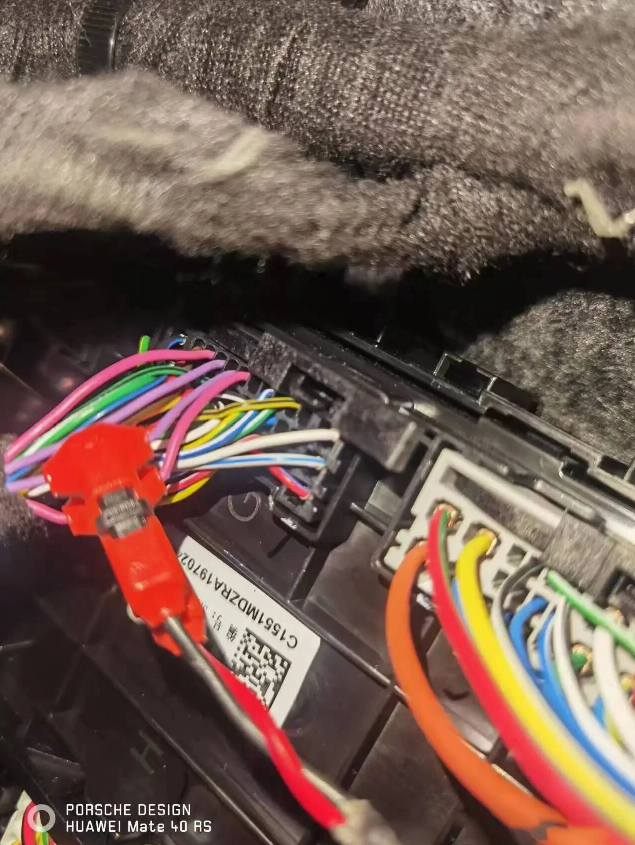

六、信号线  主驾驶方向盘下面网关 CAN+红色接粉色  CAN- 黑色接紫色
