丰田红杉电动踏板
---安装说明书---
一．注意事项
1、为方便您安装，请在安装前认真阅读该商品使用说明书；安装时需注意保护好您爱车的表面，避免刮花。
2、请定期检查踏板和车连接的所有配件是否松动，以确保使用安全
3、本说明书中的所有图片仅供参考，图片与实物有可能不同，但安装方法是一样的。
．功能及特点
1、设计精巧别致，与车身完美贴合，质量优越。
2、安装方便，不用在车底打孔，只需借用车底原有的孔位即可安装。
3、自动伸缩，方便上下，不影响车身通过性。
二、螺丝配件
|
配件名称 |
数量 |
备注 |
|
前支架 |
2 |
带电机 |
|
后支架 |
2 |
|
|
面板铝型材 |
2 |
|

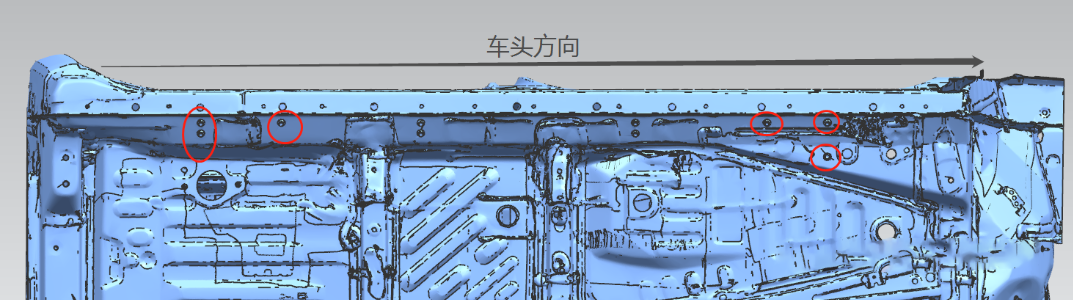

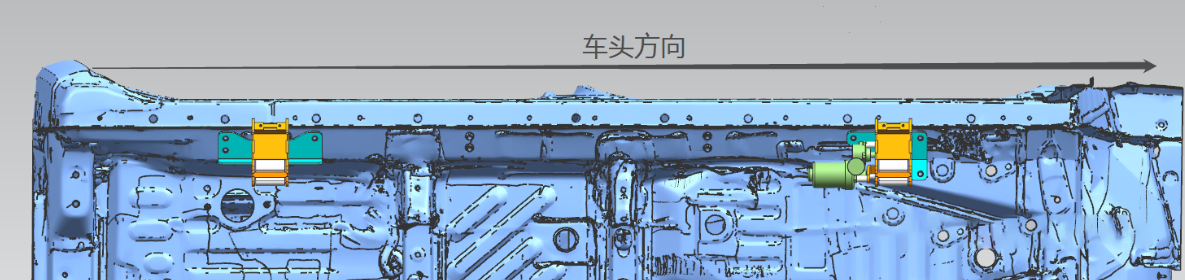

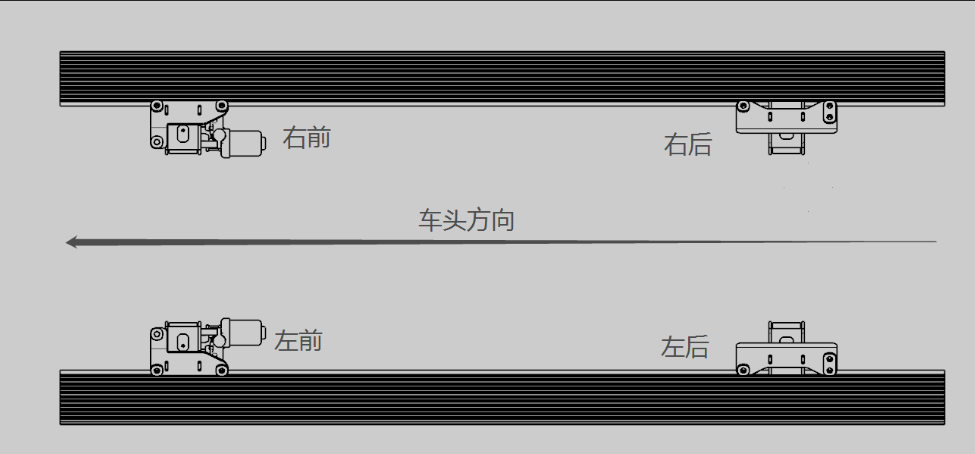

三、支架图解 支架安装时，螺丝不要直接拧死，需要将踏板放上后，进行开关测试没有问题后，在将螺丝全部拧紧.

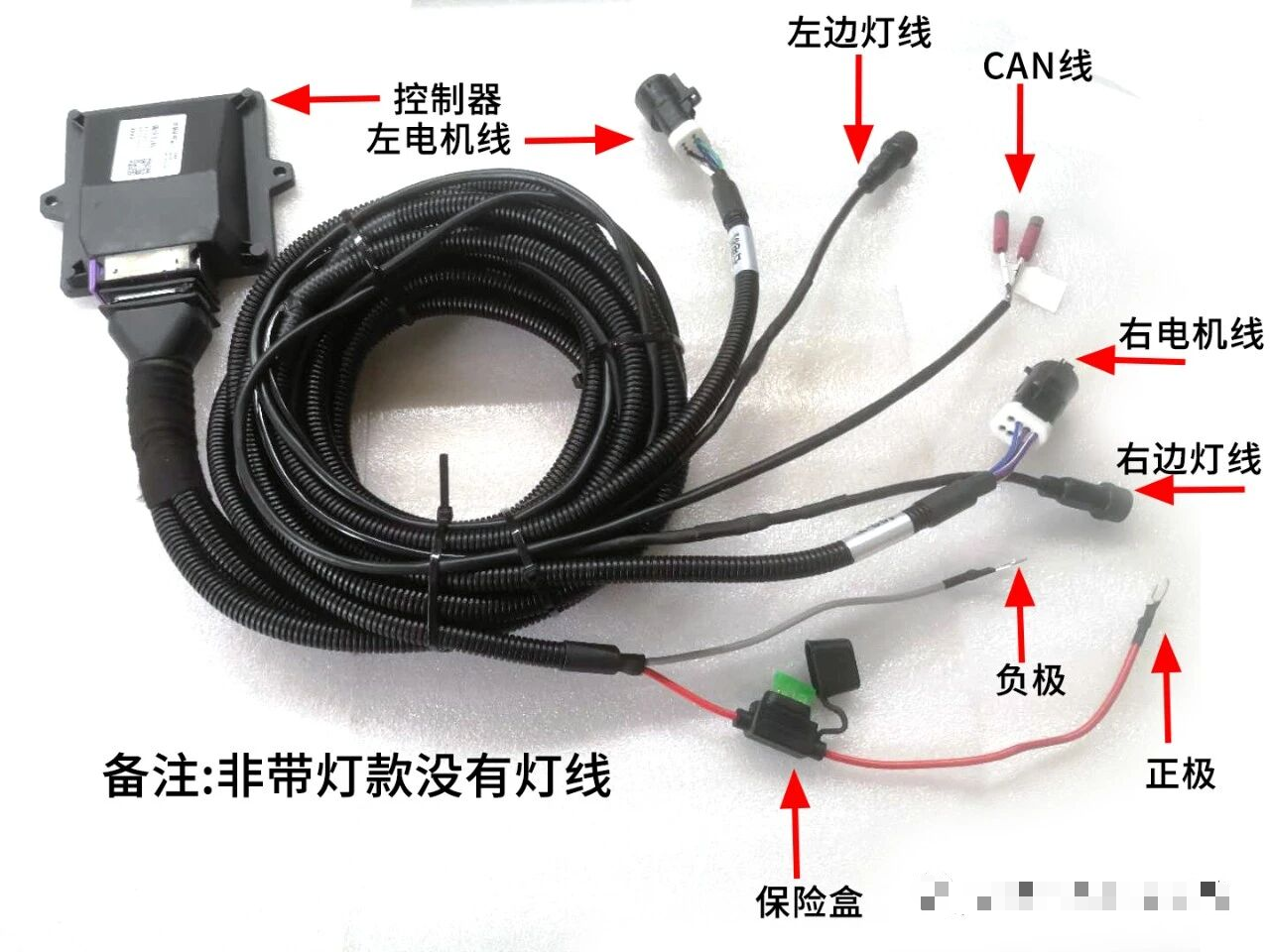

四、线速图解.线速安装前请将保险取下 线速安装完成后再将保险插上调试

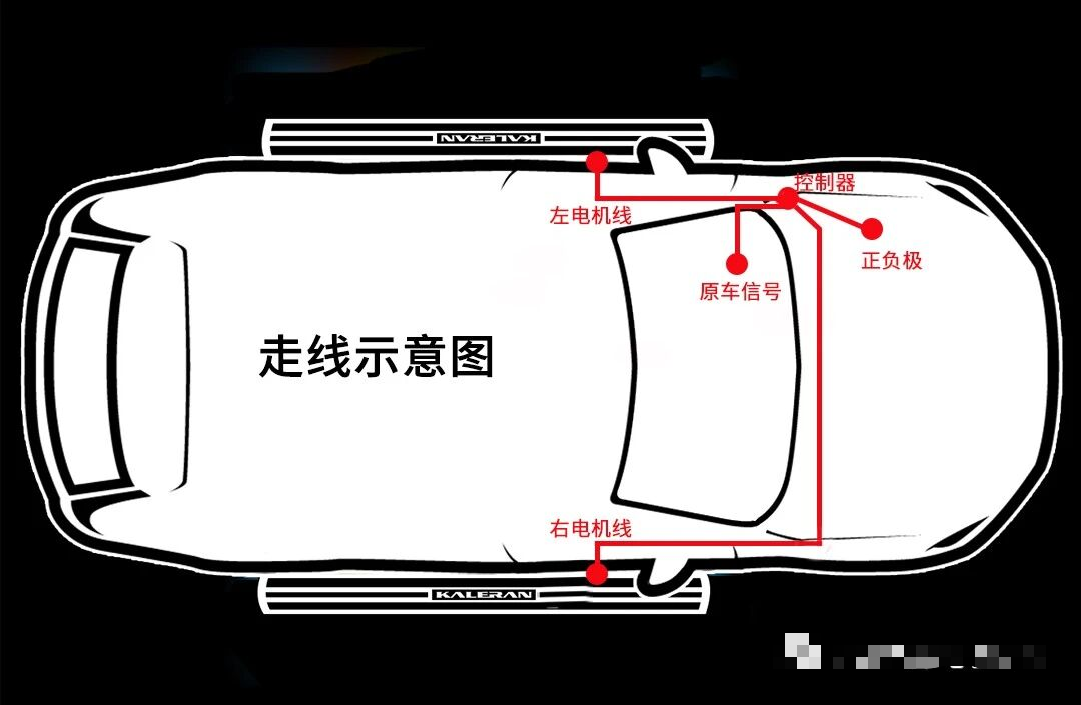

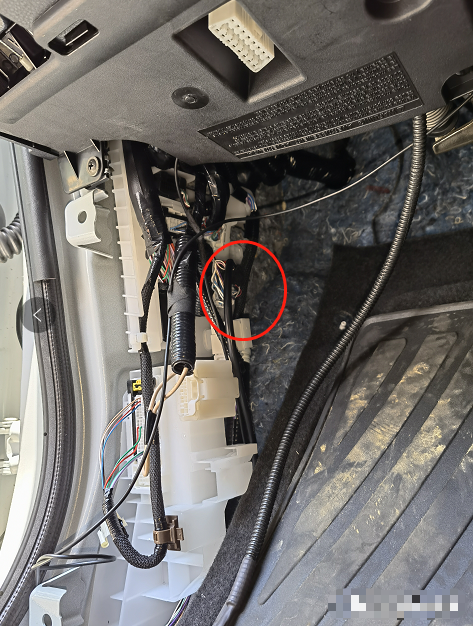

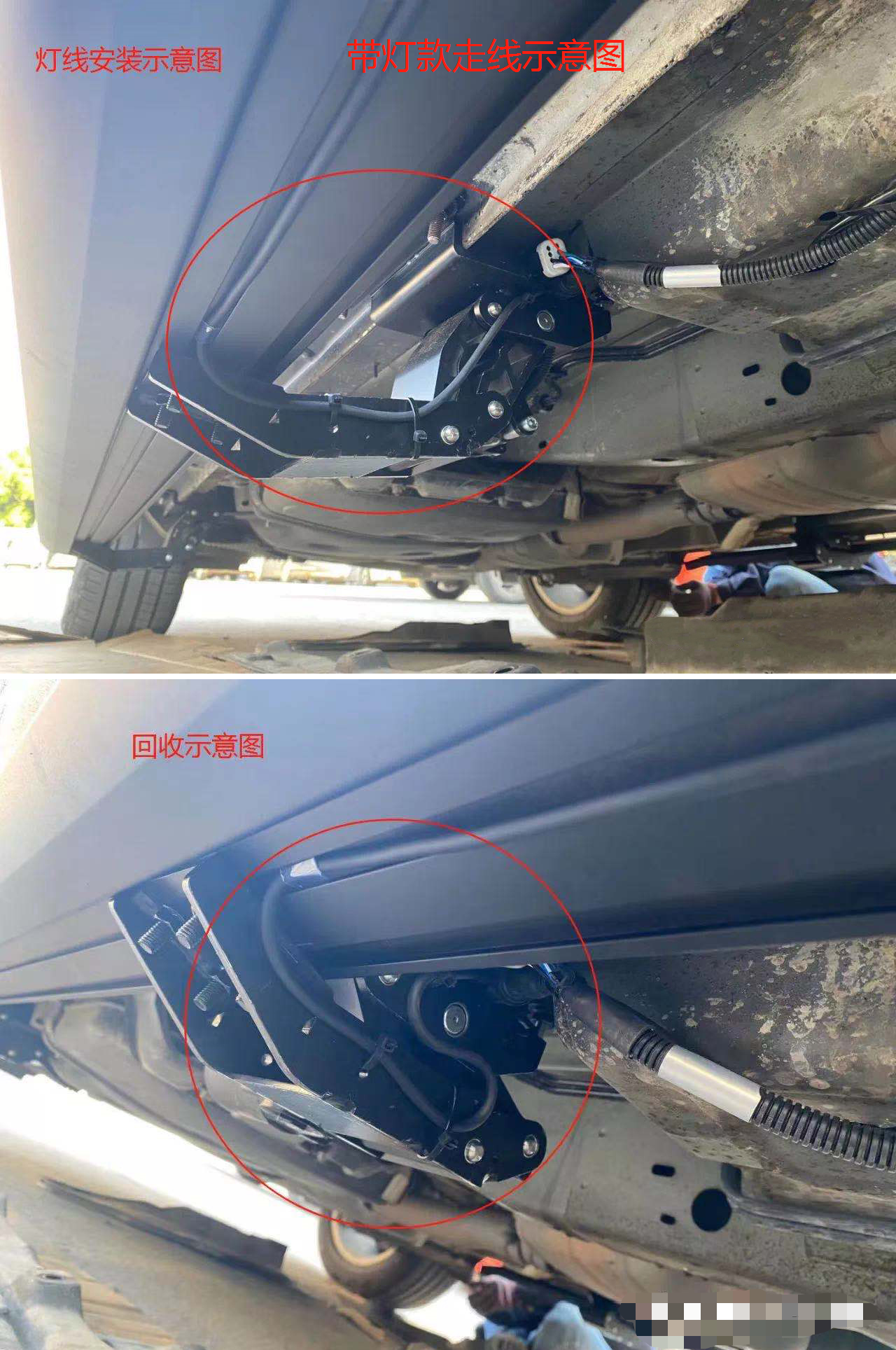

六、走线图解 发动机舱左边接电 原车信号在主驾驶
六、接线图解 CAN+红色线接红色线 CAN-黑接白色线
